在碳硫分析仪（高频燃烧红外吸收法）的检测流程中，铁助溶剂是一项关键的辅助材料。其核心价值在于通过物理与化学作用，确保钢铁或矿石类样品在有限时间内实现完全氧化，从而获得准确的碳硫数据。若缺少铁助溶剂，许多样品将难以充分释放所含的碳和硫。

一、 核心作用：降低熔点，实现液相释放

纯铁的熔点大约在1529℃。在高频炉的常规加热温度下，铁基样品很难完全熔化为液态。碳和硫在氧化后生成的二氧化碳和二氧化硫，无法在固体状态下逸出，只能在样品完全熔化的液相中释放。铁助溶剂的主要功能正是降低整个燃烧体系的熔点，促使样品快速形成熔池，从而让待测气体顺畅释放。

二、 辅助作用：发热、搅拌与促进燃烧

除了助熔，铁助溶剂还承担了多项辅助功能。

第一，发热作用。铁在氧气流中氧化燃烧会释放大量热量，能够辅助提高炉体温度，尤其在电弧炉中效果更为显著。

第二，电磁感应与搅拌。铁具有良好的导磁性，能增强高频电磁感应的涡流效应，产生高温熔融试样。同时，铁在熔化过程中产生的物理搅动，有助于加快碳、硫离子扩散，使其充分接触氧气。

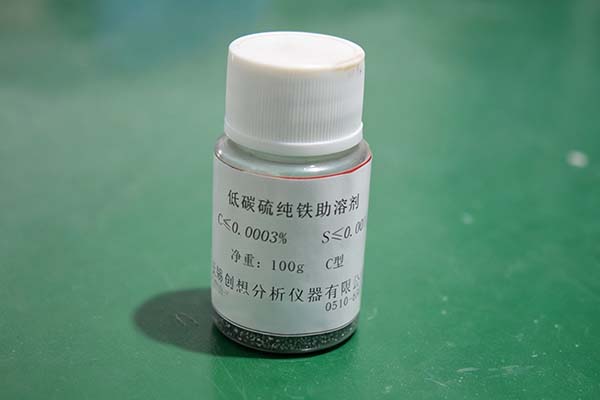

纯铁助溶剂

三、 实际使用中的用量与配比

铁助溶剂在碳硫仪分析实际操作中通常与钨粒、锡粒配合使用。研究表明，对于土壤或岩石类样品，称取0.1000g样品时，添加0.5g纯铁配合1.8g钨粒，可使样品燃烧充分，获得较高正确度。对于高硫样品，添加0.15g至0.25g铁助溶剂的效果较好；若添加过少，样品可能燃烧不充分导致结果偏低；若超过0.35g，则会因耗氧量增加导致氧气不足，同样影响硫的释放。此外，添加顺序通常为先放样品，再覆盖铁粒和钨粒。

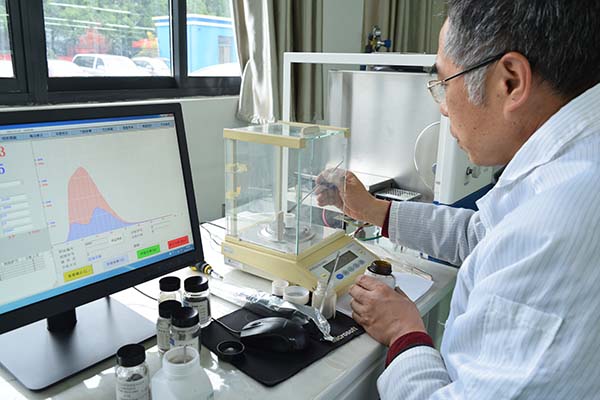

使用碳硫分析仪检测

四、 选择与注意事项

仪器分析对铁助溶剂的纯度有明确要求。通常要求铁含量高于99.8%，且碳残留量极低（如低于0.001%）。若铁助溶剂中碳、硫本底值过高，会直接干扰检测结果。同时，还需留意燃烧后产生的氧化铁粉尘可能吸附二氧化硫，因此需要定期清理管道或配合其他添加剂来消除干扰。

铁助溶剂在碳硫分析中不仅仅是帮助样品熔化，更是确保碳硫释放完全、结果可靠的必要保证。其用量、纯度及与其他助熔剂的配比，共同决定了每一次检测数据的质量。
