在X荧光光谱分析中，样品制备是影响分析结果准确性的关键环节之一。对于矿石类样品，由于天然矿物的粒度、成分及结构分布极不均匀，必须通过粉碎和压片处理，使其满足仪器分析对样品表面状态和均质性的基本要求。

粉碎是将矿石样品处理至合适粒度的重要步骤。目前常用的粉碎方式包括玛瑙或碳化钨研钵手工研磨，以及效率更高的机械振动磨或球磨机。一般而言，样品需粉碎至通过200目标准筛，即颗粒尺寸小于74微米，更为理想的粒度可控制在20微米左右。值得注意的是，粉碎时间并非越长越好。随着粉碎时间延长，颗粒尺寸减小到一定程度后不再变化，继续粉碎反而可能引发颗粒的“团聚”现象，导致实际粒度增大，不利于后续压片和分析。为提升粉碎效率，可适当加入固体或液体助磨剂。

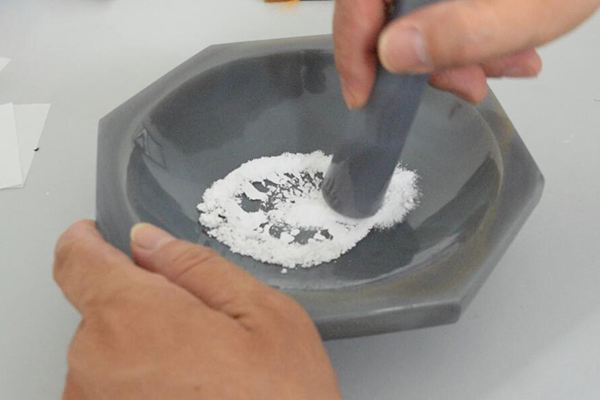

粉碎研磨消除颗粒度

粉碎过程中需要关注污染问题。一方面，粉碎容器材质的选择至关重要，不同材质的研磨体在长时间作用下会释放微量杂质，对样品造成外来污染。用户可通过分析高硬度物质经粉碎后的杂质引入情况，或对比不同粉碎方式的分析结果，来评估污染程度并选择适合的粉碎方案。另一方面，不同样品之间也存在相互污染的风险。每次粉碎完成后，应确保容器清洁干净，样品量较多时，可采用少量待测样品预先研磨两次，以此降低交叉污染对痕量元素分析的影响。

粉碎完成后，需通过压片工艺将粉末样品制备成适合X荧光光谱仪测量的固体片状试样。常用设备为手动或电动液压机，粉末样品通常装入铝杯或塑料环中，在专用模具中加压成型。为减少压片内残留空气对真空光路测量可能产生的溅射干扰，装样时应轻拍样品使粉末密实，加压过程应逐步升高压力，并在设定压力下保持一定时间。若条件允许，也可采用真空预压方式或在氦气光路中进行测量。

X荧光光谱仪的自动检测

由于X荧光光谱分析对样品表面状态较为敏感，尤其是轻元素的分析有效深度仅数微米至十余微米，表面的平整度与洁净度直接影响测量结果的可靠性。因此，每次压片后应及时清洁模具，定期对压柱表面进行适度抛光。制备好的样片应尽快测量，避免表面受潮、氧化或吸附空气中杂质。对于需要长期保存的标准样品和管理样品，建议以粉末状态密封存放，待使用时再临时压片，以最大程度保持其代表性。科学规范的样品制备流程，是获得准确分析数据的重要基础。
